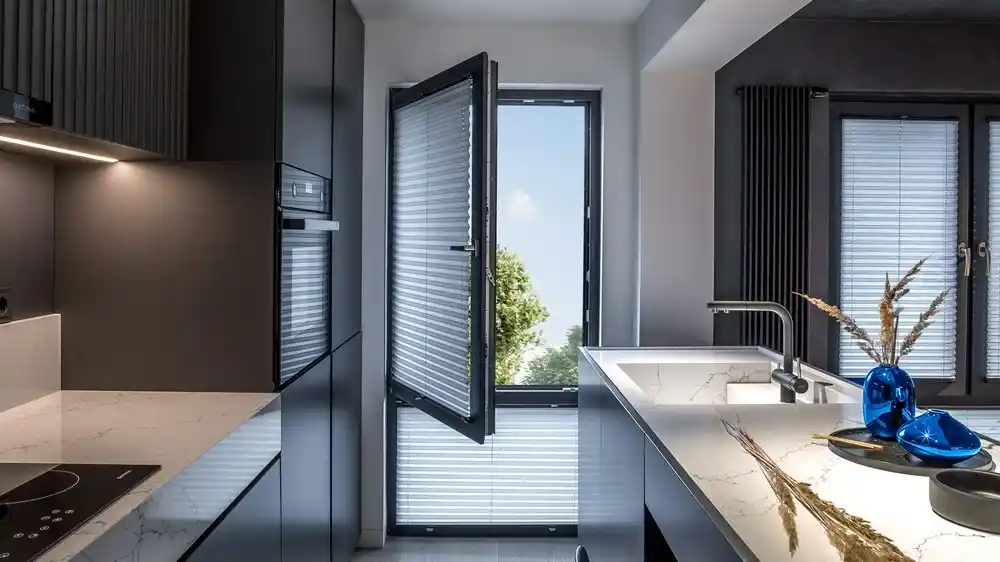

Не повертається ручка пластикового вікна: що робити? Покрокова інструкція з ремонту

Якщо ручка пластикового вікна перестала повертатися або повертається не до кінця, це може бути пов’язано з одним із кількох механізмів: спрацював блокіратор помилкового відкривання, стулка провисла і цапфи не співпадають із відповідними планками, фурнітура забруднена або зношена, або порушено притиск стулки до рами.

Часто власники намагаються повернути ручку зусиллям або регулюють петлі без точного розуміння причини. Такі дії можуть пошкодити редуктор, зірвати різьбу регулювальних гвинтів або зламати ножиці верхнього кута стулки. Тому важливо спочатку визначити, у якому положенні стулки виникає проблема і де саме ручка упирається.

Чому не повертається ручка: основні причини

Ручка з’єднана з редуктором, який через систему передавальних тяг приводить у рух запірні цапфи по периметру стулки. Якщо один із елементів заблокований або зміщений, механізм зупиняється.

Спрацював блокіратор помилкового відкривання. Це пружинний язичок або прапорець на торці стулки біля ручки, який не дає повернути її в неправильній комбінації положень — наприклад, коли стулка відкинута, а ручка залишилася в горизонтальному положенні. Блокіратор запобігає одночасному відкриванню вікна в двох площинах і захищає ножиці від пошкоджень.

Провисання стулки та перекіс. З часом стулка може опуститися під власною вагою, і запірні цапфи перестають співпадати з відповідними планками. Навантаження переходить на нижню петлю, механізм запирання може заклинити, і ручка перестає повертатися до кінця.

Бруд, відсутність мастила, знос механізму. Пил і засохле мастило накопичуються на цапфах, у пазах відповідних планок, на ножицях і петлях. Фурнітура починає працювати туго, ручка повертається зусиллям або «заїдає» на півдорозі. Часто це трапляється після ремонту, коли будівельний пил потрапляє в механізм.

Неправильний притиск або зношений ущільнювач. Якщо ексцентрики цапф виведені в крайнє положення для посиленого притиску, тертя між ущільнювачем і стулкою збільшується. Ручка при цьому повертається з великим зусиллям, а при зношеному або затверділому ущільнювачі — може не повертатися взагалі. Ущільнювач втрачає еластичність під впливом ультрафіолету та перепадів температури, і стулка перестає щільно прилягати до рами.

Поломка ручки, квадратного штока або редуктора. Корпус ручки може тріснути, квадратний шток — провернутися в гнізді або зноситися, редуктор — втратити зачеплення. При цьому ручка або прокручується «вхолосту», або не реагує на зусилля. Іноді ручка повертається на 360°, що вказує на знос штока або несправність редуктора.

Деформація рами або температурне розширення. У холодну пору профіль стискається, ущільнювач дубіє, геометрія стулки зміщується. Влітку профіль розширюється. Ці зміни можуть тимчасово заклинити механізм, особливо якщо вікно встановлене з порушенням вертикалі або горизонталі.

Експрес-діагностика та швидкі рішення (1 хвилина)

Перед розбиранням механізму або викликом майстра виконайте просту перевірку, яка займає не більше хвилини і часто вказує на причину.

Стулка відкинута, ручка горизонтальна — блокіратор. Притисніть стулку до рами в районі ручки і натисніть язичок блокіратора на торці стулки. Утримуючи язичок, поверніть ручку вертикально вниз. Стулка має закритися.

Ручка не йде вниз, стулка зачіпає раму знизу — провисання. Відкрийте стулку і огляньте, де вона торкається рами при закриванні. Якщо контакт знизу — може знадобитися регулювання нижньої петлі. Якщо збоку або зверху — регулювання ножиць або верхньої петлі.

Ручка повертається туго, скрипить — бруд або відсутність мастила. Очистіть видимі цапфи, відповідні планки і ножиці м’якою щіткою. Нанесіть краплю мастила на основі PTFE, силікону або веретенного масла. WD-40 використовуйте лише як очисник, не як фінішне мастило.

Ручка бовтається, корпус тріснув — заміна ручки. Поверніть декоративну накладку біля основи ручки на 90°, викрутіть два гвинти, зніміть стару ручку і встановіть нову з квадратним штоком 7×7 мм.

Покроковий ремонт: заклинило в відкритому/відкинутому положенні (спрацював блокіратор)

Блокіратор помилкового відкривання — пружинний язичок або кліпса на торці стулки, який не дає повернути ручку, якщо стулка знаходиться в неправильному положенні. Механізм спрацьовує, коли намагаються одночасно відкрити вікно нараспашку і відкинути його.

Ознака: стулка відкрита або відкинута, ручка стоїть горизонтально або під кутом, при спробі повернути вниз відчувається упор.

Інструменти: рукавички (за бажанням), пластикова карта або лопатка (не металева викрутка), за потреби помічник для утримання важкої стулки.

Кроки

1. Відкрийте стулку в положенні, в якому вона заклинила. Не застосовуйте силу до ручки — це може пошкодити редуктор.
2. Знайдіть блокіратор на вертикальному торці стулки біля ручки — невеликий пружинний язичок або кліпса, зазвичай пластикова або металева.
3. Притисніть стулку до рами в зоні ручки, щоб розвантажити механізм запирання і змістити язичок блокіратора.
4. Натисніть язичок блокіратора до упору в бік стулки, використовуючи пластикову карту або тонку лопатку. Не застосовуйте металеві викрутки, щоб не пошкодити профіль.
5. Утримуючи блокіратор натиснутим, поверніть ручку у вертикальне положення вниз. Стулка має вийти з відкинутого положення.
6. Повністю закрийте вікно і перевірте роботу в стандартних положеннях: закрито, відкинуто, відкрито. Якщо блокіратор спрацьовує повторно, можливо, стулка провисла або перекошена — знадобиться регулювання.
7. Безпека: не вставляйте пальці між стулкою і рамою. Не використовуйте викрутку як важіль для виведення блокіратора — це може пошкодити механізм або профіль.

Покроковий ремонт: не повертається в закритому положенні / тугий хід (провисання, притиск, мастило)

Якщо ручка погано повертається при закритій стулці або упирається на півдорозі, це може бути пов’язано з невідповідністю запірних елементів через провисання стулки або надмірним тертям через сильний притиск або забруднення фурнітури.

Регулювання провисання стулки та притиску

Провисання виникає через знос петель під вагою склопакета. Стулка опускається, цапфи зміщуються відносно відповідних планок, механізм може заклинити.

Інструменти: шестигранник 4 мм, Torx T15 або T20 (залежно від фурнітури), хрестова викрутка, будівельний рівень (за бажанням).

Що регулюємо:

• Нижня петля — вертикальне положення стулки (підйом/опускання), а також зсув вліво-вправо (горизонтальне регулювання).
• Ножиці (верхній кут) — притиск і положення верхньої частини стулки.
• Цапфи (ексцентрики) — сила притиску стулки до рами.

Примітки: регулювальні гвинти повертайте обережно, не більше чверті обороту за раз. Після кожної зміни перевіряйте хід ручки. Не доводьте притиск до стану, коли ручка повертається з надмірним зусиллям — це пришвидшує знос ущільнювача і фурнітури.

Кроки

1. Перевірка зазорів. Повільно закрийте стулку і визначте, де вона торкається рами. Якщо контакт знизу — регулюйте нижню петлю по вертикалі. Якщо збоку — горизонтальне регулювання. Якщо зверху — регулювання ножиць.
2. Регулювання нижньої петлі (вертикаль). Зніміть декоративну накладку з петлі. Знайдіть регулювальний гвинт у верхній частині петлі. Повертайте гвинт обережно, щоб підняти або опустити стулку. Перевіряйте зазори після кожної зміни.
3. Регулювання нижньої петлі (горизонталь). Якщо стулка зачіпає раму збоку в районі замка, знайдіть бічний регулювальний гвинт на нижній петлі. Повертайте гвинт для зміщення стулки в потрібний бік, контролюючи зазор.
4. Регулювання ножиць (верхній кут). Відкрийте стулку. На важелі ножиць знайдіть регулювальний гвинт, який дозволяє змістити верхню частину стулки ближче до рами або далі від неї. Використовуйте для усунення перекосу або неправильного притиску.
5. Регулювання цапф (притиск). Знайдіть запірні цапфи на торці стулки — металеві грибоподібні виступи або ексцентрики. Повертайте їх для зміни сили притиску. Не переводьте всі цапфи в крайні положення без потреби, щоб не пришвидшувати знос ущільнювача.
6. Тест. Кілька разів відкрийте і закрийте стулку. Ручка має повертатися плавно, без заїдань. Якщо проблема зберігається, перевірте чистоту фурнітури і наявність мастила.

Очищення і мастило фурнітури

Пил, пісок і засохле мастило накопичуються на цапфах, у пазах відповідних планок, на ножицях і петлях, що призводить до тугого ходу ручки і скрипу.

Інструменти та матеріали: м’яка щітка або пензлик, безворсова ганчірка, нейтральний очисник, мастило на основі PTFE, силіконове мастило без кислот або веретенне масло. WD-40 можна використовувати як очисник, але не як фінішне мастило.

Зони мастила: усі запірні цапфи по периметру стулки, пази відповідних планок, шарніри ножиць, верхня і нижня петлі, видимі передавальні тяги.

Частота: 1–2 рази на рік, а також при появі скрипу, тугого ходу або після потрапляння води в механізм.

Кроки

1. Відкрийте стулку. М’якою щіткою видаліть пил і бруд з видимих частин фурнітури.
2. За потреби протріть забруднені ділянки ганчіркою з нейтральним очисником (можна використовувати WD-40). Дайте висохнути.
3. Нанесіть по краплі мастила на кожну цапфу, у паз кожної відповідної планки, на шарніри ножиць і регулювальні гвинти петель. Видаліть надлишки ганчіркою.
4. Поверніть ручку у всі положення кілька разів, щоб розподілити мастило.
5. Перевірте стан ущільнювача. Якщо він втратив еластичність, обробіть силіконовим кондиціонером (не мастилом для фурнітури).
6. Закрийте стулку і перевірте хід ручки. Якщо покращень немає, можлива поломка ручки, редуктора або знос тяг — знадобиться майстер.

Заміна ручки: коли потрібна і як зробити

Ручка підлягає заміні, якщо корпус тріснув, квадратний шток провортається в гнізді редуктора «вхолосту», ручка має люфт або не фіксується в стандартних положеннях.

Підбір нової ручки:

• Стандартний квадратний шток 7×7 мм (рідше зустрічаються 8×8 мм, але це нетипово).
• Довжина штока — поширені варіанти: 32, 35, 37, 38, 40 мм, а також регульовані 32–42 або 32–43 мм.
• Міжосьова відстань кріпильних гвинтів — близько 43 мм (стандарт для більшості ПВХ-вікон).

Інструменти: хрестова викрутка, нова ручка з кріпильними гвинтами, рукавички (за бажанням).

Кроки

1. Поверніть декоративну накладку біля основи ручки на 90°, щоб відкрити доступ до кріпильних гвинтів.
2. Викрутіть гвинти хрестовою викруткою, тримаючи ручку, щоб вона не впала.
3. Обережно зніміть стару ручку. Огляньте посадкове місце і квадратний шліц редуктора — при наявності пошкоджень знадобиться заміна редуктора (робота для майстра).
4. Встановіть нову ручку, сумістивши квадратний шток із гніздом редуктора. Переконайтеся, що ручка щільно сидить.
5. Закрутіть гвинти, не перетягуючи — достатньо легкого опору.
6. Поверніть декоративну накладку у вихідне положення.
7. Перевірте фіксацію ручки в положеннях «закрито», «відкинуто», «відкрито». Ручка має чітко фіксуватися без люфту.
8. Якщо після заміни ручки проблема зберігається, можливо, несправний редуктор, тяги або запірний механізм — знадобиться виклик майстра.

Профілактика та коли викликати майстра

Профілактика: як уникнути заклинювання і проблем з ручкою

Більшість проблем з ручкою пов’язано з відсутністю регулярного обслуговування. Прості дії 1–2 рази на рік продовжують термін служби фурнітури.

• Очищення і мастило всіх цапф, відповідних планок, ножиць і петель.
• Обробка гумового ущільнювача силіконовим кондиціонером (не мастилом для металевих деталей).
• Перевірка регулювальних гвинтів і за потреби легка корекція положення стулки.
• Перевірка притиску стулки, особливо в холодну пору року. Якщо ручка стала туго повертатися, можливо, ексцентрики встановлені в максимальний притиск, який варто послабити. Не переводьте цапфи в крайні положення без потреби.
• Не перевантажуйте стулку — не вішайте на ручку важкі предмети.
• Не хлопайте стулкою і не закривайте вікно різким рухом.
• Не застосовуйте силу при повороті ручки, якщо відчуваєте опір — спочатку визначте причину.
• Слідкуйте за дренажними отворами в нижній частині рами — їх засмічення може призвести до потрапляння вологи у фурнітуру.
• При перших ознаках тугого ходу або скрипу виконуйте обслуговування, а не продовжуйте експлуатацію зусиллям.

Коли звертатися до професіонала

Серйозне провисання або перекіс стулки, що не усуваються регулюванням. Якщо стулка зачіпає раму по всій висоті, можлива деформація армування або порушення геометрії. Для діагностики і ремонту потрібен досвід і спеціальний інструмент.

Люфт або поломка ножиць, тріснуті петлі, зірвані різьби. Критичні пошкодження, що вимагають заміни вузлів фурнітури. Самостійний ремонт може призвести до випадання стулки.

Пошкодження редуктора або передавальних тяг. Якщо ручка прокручується, але стулка не закривається, або чути незвичні звуки, значить, всередині механізму є поломка. Потрібне розбирання і ремонт спеціалістом.

Ручка провортається на 360°. Вказує на знос штока або несправність редуктора. Для перевірки можна зняти ручку і спробувати закрити вікно за шток (роботу краще довірити майстру). В обох випадках потрібна заміна вузла.

Стулка випадає з пазу або висить на одній петлі. Аварійна ситуація. Не намагайтеся самостійно встановлювати стулку — це небезпечно і може призвести до пошкоджень і травм.

Вікно на висоті або в важкодоступному місці. Робота з важкою стулкою потребує страховки і помічника. Не ризикуйте виконувати роботи самостійно.

Вікна на гарантії. Самостійне втручання може позбавити гарантійного обслуговування. Спочатку зверніться до компанії-встановлювача.

Ручка не повертається навіть після мастила, регулювання і заміни. Несправність може бути глибшою — у редукторі, тягам або запірному механізмі. Діагностика і ремонт вимагають розбирання стулки і спеціального інструменту.
